19 Biotêxteis
20 Biotêxteis de Fibras Vegetais

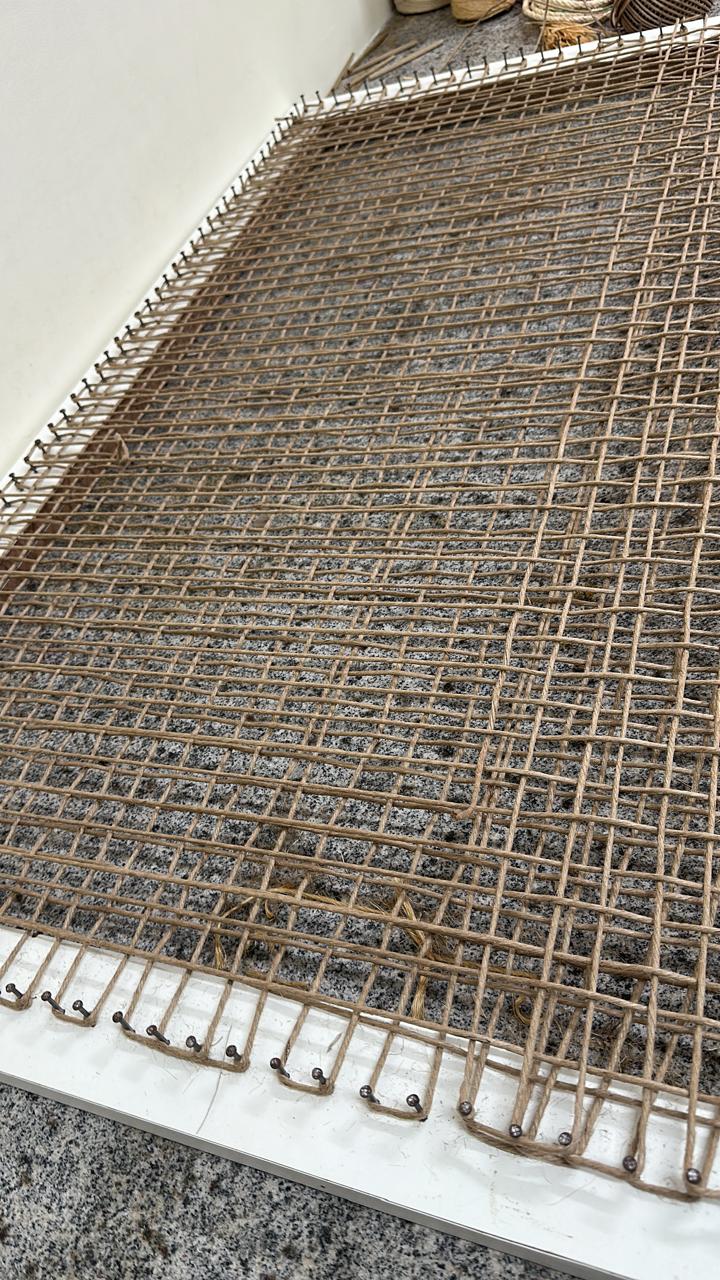

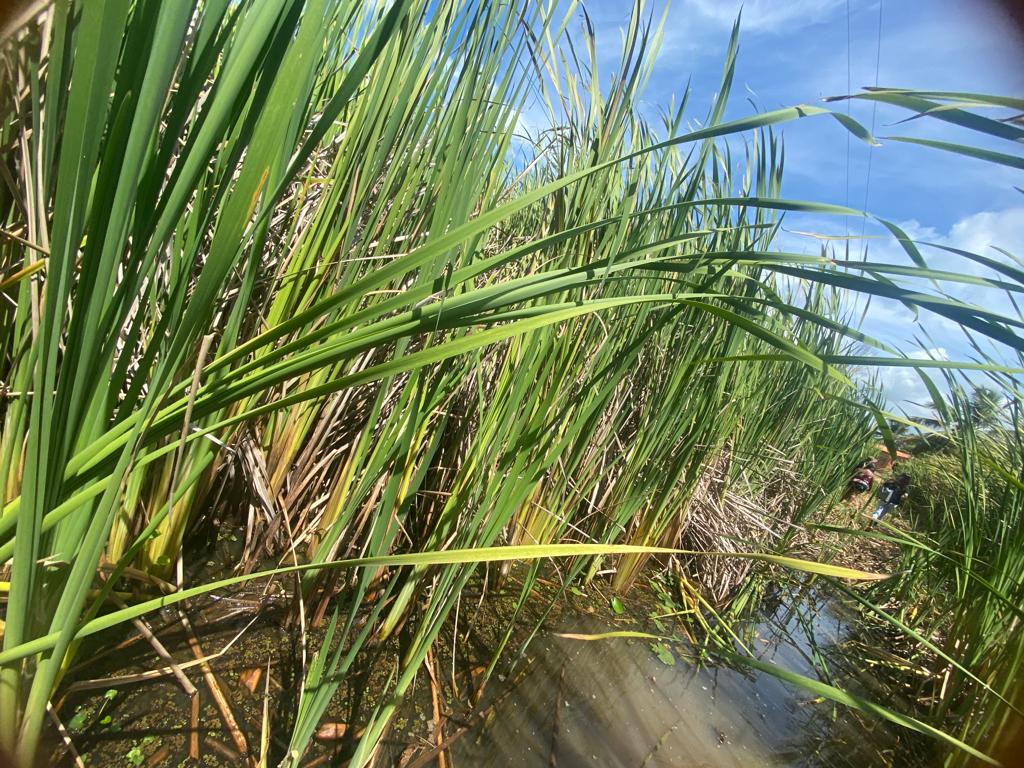

Os biotêxteis são geotêxteis fabricados exclusivamente a partir de fibras vegetais, projetados para biodegradação controlada após o cumprimento de sua função protetora. Enquanto os geotêxteis sintéticos (ver Capítulo 19) persistem no solo por décadas ou séculos, os biotêxteis são dimensionados para durar apenas o tempo necessário ao estabelecimento da cobertura vegetal (tipicamente 6–36 meses), após o qual se decompõem e se incorporam ao solo como matéria orgânica, contribuindo para a ciclagem de nutrientes e a melhoria da estrutura edáfica. Essa característica os posiciona como uma evolução dos geotêxteis convencionais alinhada com os princípios de economia circular e soluções baseadas na natureza (ver Capítulo 22). A Figura 20.1 mostra um tear utilizado na confecção artesanal de biotêxteis, onde fibras vegetais são tramadas para produzir mantas com abertura e gramatura controladas, enquanto a Figura 20.2 apresenta a fibra de junco antes do processamento, ilustrando a matéria-prima renovável e abundante que sustenta a produção desses materiais.
20.1 Geotêxtil de Taboa (Typha domingensis)
20.1.1 Desenvolvimento
O geotêxtil tecido tipo geogrid de taboa é uma inovação protegida por patente INPI BR1020230222110 (concedida 2025), desenvolvida pelo autor e colaboradores. A taboa (Typha domingensis Pers.) é uma macrófita aquática cosmopolita que coloniza áreas úmidas, várzeas e margens de reservatórios em todo o território brasileiro, frequentemente considerada planta invasora por sua capacidade de rápida proliferação vegetativa. O aproveitamento de suas folhas fibrosas como matéria-prima para biotêxteis transforma um passivo ambiental (biomassa invasora) em insumo produtivo com valor agregado.
20.1.2 Características
O geotêxtil de taboa é produzido a partir de folhas de Typha domingensis Pers., que são colhidas, secas e tramadas em padrão tela simples (plain weave) formando uma malha aberta tipo geogrid com abertura ajustável de 10–30 mm. A abertura da malha é um parâmetro de projeto definido em função da granulometria do solo a ser protegido e da função desejada (aberturas menores para filtração, maiores para intertravamento mecânico). A massa por área varia de 300 a 800 g/m² (ajustável pela espessura e espaçamento das fibras), a resistência à tração situa-se entre 2 e 8 kN/m (inferior aos sintéticos, mas adequada para proteção superficial e reforço leve), e a biodegradação ocorre em 12–36 meses, controlável por tratamento com bioresinas que retardam a decomposição sem comprometer a compostabilidade final.
20.1.3 Mecanismo de Intertravamento
O padrão geogrid (malha aberta com aberturas regulares) permite o intertravamento mecânico com o solo, um mecanismo distinto da simples cobertura proporcionada por biomantas (ver Capítulo 13). As partículas de solo penetram nas aberturas da malha durante a compactação ou sob a ação da chuva, criando um efeito de ancoragem que aumenta significativamente a resistência ao cisalhamento na interface solo-geotêxtil. Esse mecanismo é particularmente eficaz em taludes com inclinação superior a 1V:2H, onde a gravidade tende a deslocar a camada superficial de solo.
A resistência de interface pode ser estimada pela expressão
\[ \tau_{interface} = c_a + \sigma_n \cdot \tan \delta \]
onde \(c_a\) é a adesão aparente na interface (kPa), \(\sigma_n\) é a tensão normal atuante (kPa) e \(\delta\) é o ângulo de atrito de interface, tipicamente correspondente a 0,7–0,9 vezes o ângulo de atrito efetivo do solo (\(\phi'\)). O valor de \(\delta/\phi'\) depende da rugosidade da fibra e do formato das aberturas, e deve ser determinado experimentalmente por ensaio de cisalhamento direto em caixa de cisalhamento de interface (ASTM D5321).
20.1.4 Vantagens
O geotêxtil de taboa apresenta um conjunto de vantagens que o posicionam como alternativa competitiva aos geotêxteis de fibra de coco (padrão de mercado para biotêxteis). A matéria-prima é abundante em todo o território brasileiro (Typha coloniza áreas úmidas naturais e antropizadas), e sua colheita regular funciona como controle biológico de uma espécie invasora. O custo de produção é 50–70% inferior ao dos geotêxteis sintéticos equivalentes, com pegada de carbono negativa (a planta sequestra CO₂ durante o crescimento e o material se decompõe sem liberar microplásticos). A produção pode ser descentralizada em comunidades rurais, gerando renda local e valorização de áreas úmidas atualmente subutilizadas.
20.2 Geocomposto Híbrido
20.2.1 Conceito do Geocomposto Híbrido
O geocomposto híbrido combina uma camada de manta de fibras vegetais (coco, juta ou sisal) com uma malha de reforço de rami (Boehmeria nivea), criando um material com proteção superficial integrada (interceptação de splash, retenção hídrica) e resistência mecânica suficiente para aplicação em taludes íngremes. A estrutura sanduíche aproveita as propriedades complementares de cada componente, como mostra a Tabela 20.1.
20.2.2 Componentes
| Camada | Material | Função específica |
|---|---|---|
| Superior | Manta de fibra de coco (300–500 g/m²) | Proteção contra impacto de gotas, retenção hídrica superficial |
| Intermediária | Malha de rami tecida (tela simples) | Reforço mecânico (tração e rasgo) |
| Inferior | Manta de fibra de coco (200–400 g/m²) | Contato íntimo com o solo, filtração de partículas finas |
A malha de rami é o elemento estrutural crítico do geocomposto, pois o rami (Boehmeria nivea) possui a maior resistência à tração entre as fibras vegetais (até 60 cN/tex), com elongação na ruptura de apenas 2–4% (comportamento quase-rígido), tornando-o ideal para função de reforço.
20.2.3 Propriedades
O geocomposto híbrido apresenta resistência à tração combinada de 5–15 kN/m (superior à de cada componente isolado, pelo efeito de compósito), massa por área de 600–1.200 g/m² (ajustável pela gramatura de cada camada), durabilidade de 24–48 meses (compatível com o período de estabelecimento vegetal em condições tropicais) e retenção hídrica superior a 200% do peso seco (a camada de fibra de coco absorve e retém água da chuva, liberando-a gradualmente para o solo e as raízes em formação).
20.3 Geodreno Vegetal Biodegradável
20.3.1 Conceito do Geodreno Vegetal
O geodreno vegetal é um dispositivo de drenagem subsuperficial fabricado integralmente com materiais de origem vegetal, projetado para rebaixar temporariamente o lençol freático em taludes e encostas instáveis durante o período crítico de estabelecimento da vegetação. Diferentemente dos geodrenos sintéticos (que permanecem indefinidamente no solo), o geodreno vegetal se biodegrada em 18–36 meses, período após o qual a drenagem é assumida pelos macroporos criados pelas raízes da vegetação estabelecida.
20.3.2 Estrutura
O geodreno vegetal é composto por placas drenantes de fibras de taboa e bananeira prensadas, cuja geometria interna em espinha-de-peixe (herringbone) cria canais preferenciais para a condução do fluxo subsuperficial. O aglutinante utilizado é uma resina de mamona (Ricinus communis) com D-limoneno (solvente natural extraído de cascas de citros), que confere rigidez estrutural sem comprometer a biodegradabilidade. O envoltório externo consiste em geotêxtil não tecido de fibra de coco, que funciona como filtro de proteção contra o carreamento de partículas finas para o interior do dreno (colmatação).
20.3.3 Desempenho
O geodreno vegetal atinge vazão drenante de 0,5–2,0 L/(m·min) sob gradiente hidráulico unitário (suficiente para rebaixamento localizado em solos de permeabilidade média), resistência à compressão de 50–150 kPa (suporta a tensão geostática de 3–8 m de solo sobrejacente sem colapso) e biodegradação controlável em 18–36 meses pela concentração do aglutinante.
As inovações biotecnológicas apresentadas neste capítulo incluem o geotêxtil de taboa (BR1020230222110, concedida 2025), o geocomposto híbrido (pedido depositado) e o geodreno vegetal (pedido depositado), representando contribuições nacionais ao avanço dos biomateriais aplicados à bioengenharia de solos.
20.4 Comparativo de Desempenho
A Tabela 20.2 confronta as propriedades dos biotêxteis (coco e taboa) com as de um geotêxtil sintético de polipropileno (PP), evidenciando os compromissos de projeto entre desempenho mecânico e sustentabilidade ambiental. Os biotêxteis apresentam resistência à tração inferior, mas oferecem retenção hídrica elevada, biodegradação controlada (sem acúmulo de resíduos), pegada de carbono negativa e custo competitivo, vantagens decisivas em aplicações de controle de erosão com horizonte temporal de 1–5 anos.
| Propriedade | Geotêxtil de coco | Geotêxtil de taboa | Geotêxtil PP |
|---|---|---|---|
| Custo (R$/m²) | 8–15 | 5–12 | 10–25 |
| Biodegradação | 2–4 anos | 1–3 anos | > 100 anos |
| Resistência tração (kN/m) | 3–8 | 2–8 | 5–50 |
| Retenção hídrica | Alta | Muito alta | Baixa |
| Pegada CO₂ | Negativa | Negativa | Positiva |
| Reciclabilidade | Compostável | Compostável | Reciclável |
