15 Gabião Vivo
16 Gabião Vivo
O gabião vivo (vegetated gabion) é uma variação do gabião metálico convencional que incorpora estacas vivas e solo vegetal entre as camadas de pedras, promovendo a transição funcional da resistência mecânica do arame para a ancoragem biológica do sistema radicular. Trata-se de uma estrutura de contenção de gravidade (cujo peso próprio resiste ao empuxo do solo) que, ao contrário do gabião convencional, evolui biologicamente ao longo do tempo, tornando-se progressivamente mais resistente à medida que o sistema radicular se desenvolve e o arame se corrói.

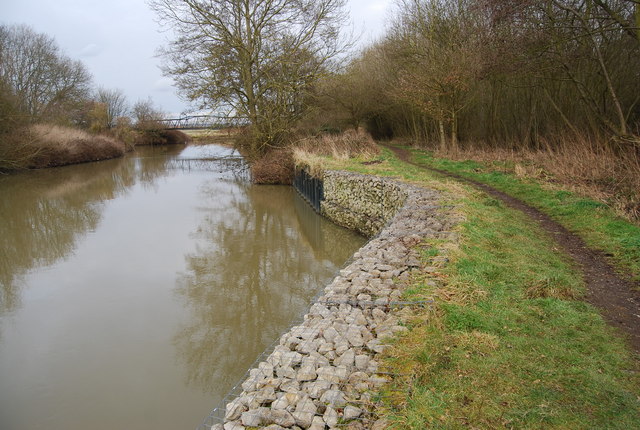

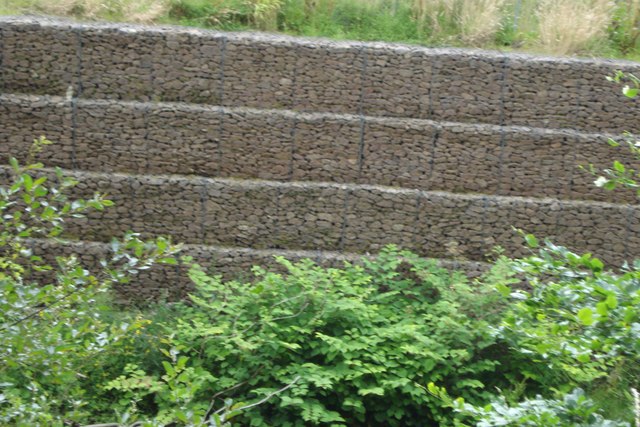

Essa estratégia é particularmente relevante em margens fluviais e bases de taludes onde a solicitação mecânica exige uma estrutura rígida nos primeiros anos, mas a durabilidade de longo prazo depende de mecanismos que o arame galvanizado não pode garantir indefinidamente (a vida útil do arame é de 15–25 anos, após o que a corrosão compromete a integridade da cesta). A Figura 16.1 apresenta um gabião convencional em margem fluvial, enquanto a Figura 16.2 mostra um gabião vivo com vegetação já emergente, ilustrando a transição funcional entre as fases estrutural e biológica.
16.1 Transição Estrutural
O ciclo de vida do gabião vivo segue três fases distintas, conforme sintetizado na Tabela 16.1. Na fase estrutural (0–5 anos), a estabilidade é garantida integralmente pelo arame e pelas pedras, enquanto as estacas vivas desenvolvem seu sistema radicular. Na fase de transição (5–15 anos), as raízes já contribuem significativamente para a coesão do conjunto, compartilhando a função de resistência com o arame que ainda mantém integridade parcial. Na fase biológica (15–25+ anos), o arame corroído perde função estrutural, mas o sistema radicular já desenvolveu coesão suficiente (15–25 kPa de coesão radicular) para manter a estabilidade do conjunto, que funciona então como um maciço de solo reforçado por raízes com pedras que contribuem com peso e drenagem.
| Fase | Período | Resistência dominante | Contribuição do arame | Contribuição radicular |
|---|---|---|---|---|
| Estrutural | 0–5 anos | Arame + pedras | 100% | 0–20% |
| Transição | 5–15 anos | Arame + raízes | 60–40% | 40–60% |
| Biológica | 15–25+ anos | Raízes + pedras | 0–20% | 80–100% |
A cesta de arame galvanizado tem vida útil de 15–25 anos. Quando o arame se deteriora, o sistema radicular já deve ter desenvolvido coesão suficiente (15–25 kPa) para manter a estabilidade. Essa é a premissa central do projeto: o dimensionamento deve garantir que a taxa de crescimento radicular supere a taxa de corrosão do arame, criando uma janela de segurança na transição.
16.2 Dimensionamento Estrutural
O dimensionamento segue os mesmos princípios das estruturas de contenção por gravidade, exigindo três verificações de estabilidade obrigatórias.
16.2.1 Verificação ao Tombamento
A estrutura deve ser verificada contra rotação em torno da aresta inferior da base, garantindo que os momentos resistentes (peso próprio e eventuais sobrecargas favoráveis) superem os momentos atuantes (empuxo de terra) com fator de segurança mínimo de 1,5
\[ FS_{tomb} = \frac{M_{resistente}}{M_{atuante}} \geq 1{,}5 \]
16.2.2 Verificação ao Deslizamento
A resistência ao deslizamento na base da estrutura deve superar o empuxo ativo horizontal do solo com fator de segurança mínimo de 1,5
\[ FS_{desl} = \frac{N \cdot \tan \phi + c \cdot B}{E_a} \geq 1{,}5 \]
onde \(N\) é a força normal na base (peso próprio da estrutura), \(\phi\) é o ângulo de atrito na interface solo-gabião (tipicamente 30–35° para pedregulho sobre solo compactado), \(c\) é a coesão na base (se houver), \(B\) é a largura da base do gabião e \(E_a\) é o empuxo ativo calculado pela teoria de Rankine ou Coulomb.
16.2.3 Verificação da Capacidade de Carga
A tensão máxima transmitida ao solo de fundação não deve exceder a capacidade de carga admissível do solo
\[ FS_{cap} = \frac{q_{ult}}{q_{atuante}} \geq 3{,}0 \]
onde \(q_{ult}\) é a capacidade de carga última do solo de fundação, determinada por ensaios de campo (SPT, CPT) ou por formulações teóricas (Terzaghi, Meyerhof).
16.3 Construção
16.3.1 Materiais
A construção do gabião vivo exige cestas de tela de arame galvanizado de dupla torção (malha 8×10 cm, Ø 2,7–3,4 mm), conforme ABNT NBR 10514, que devem ser inspecionadas quanto à integridade da galvanização antes da montagem. As pedras devem ter diâmetro de 10–25 cm, ser compactas, resistentes ao intemperismo e não friáveis (teste de fragmentação manual). As estacas vivas (ramos de 2–5 cm de diâmetro, com comprimento igual à largura do gabião mais 30 cm para cada lado) devem ser de espécies com alta taxa de brotação vegetativa. O solo vegetal para preenchimento dos interstícios deve ser uma mistura de solo local com 15–20% de composto orgânico, garantindo fertilidade e retenção hídrica para o desenvolvimento radicular.
16.3.2 Passo a Passo
A construção inicia com a preparação da fundação, que consiste na escavação de uma trincheira de encastramento de 30–50 cm de profundidade e largura igual à base do gabião, regularizada e compactada. As cestas metálicas são então montadas e amarradas com arame da mesma especificação, posicionadas na trincheira e iniciado o preenchimento. O preenchimento é realizado em camadas de 1/3 da altura total, intercalando-se pedras arranjadas manualmente (não despejadas aleatoriamente, para evitar vazios excessivos), estacas vivas horizontais (com pontas projetando 20–30 cm da face frontal para permitir brotação e exposição à luz) e solo vegetal nos interstícios entre as pedras. Após a primeira e a segunda camada, instalam-se tirantes internos de arame, tensionados entre as faces frontal e posterior, para manter a geometria da cesta sob carga e prevenir o abaulamento. Após a terceira camada e os tirantes superiores, fecha-se e amarra-se a tampa. O procedimento finaliza com o plantio de gramíneas e herbáceas na face frontal exposta, utilizando sementes ou mudas inseridas nos interstícios superficiais.
16.4 Coesão Radicular
O incremento de coesão proporcionado pelo sistema radicular é o mecanismo central que garante a funcionalidade de longo prazo do gabião vivo. O crescimento segue uma curva sigmoidal, com fase inicial lenta (enraizamento e adaptação), fase exponencial (rápido desenvolvimento radicular) e fase de estabilização (maturidade do sistema)
\[ c_r(t) = c_{r,max} \cdot \frac{1}{1 + e^{-k(t - t_0)}} \]
onde \(c_{r,max}\) é a coesão radicular máxima (15–25 kPa para espécies arbóreas tropicais), \(k\) é a taxa de crescimento (parâmetro espécie-específico) e \(t_0\) é o tempo de inflexão da curva (tipicamente 5–8 anos para espécies tropicais de rápido crescimento). A importância prática dessa equação é que ela permite ao projetista estimar em que ano a contribuição radicular atingirá o limiar necessário para compensar a perda de integridade do arame, validando a viabilidade da transição funcional.
16.5 Normas Aplicáveis
O projeto e a construção de gabiões vivos devem atender a um conjunto de normas técnicas que regem tanto a componente estrutural metálica quanto os critérios de estabilidade geotécnica. No âmbito brasileiro, aplicam-se a ABNT NBR 10514 (gabiões e colchões reno, que especifica materiais, fabricação e montagem), a DNIT 062 (especificação para contenções com gabiões em obras rodoviárias). No âmbito internacional, aplicam-se a ASTM A975 (gabião metálico, incluindo requisitos de galvanização e resistência mecânica da malha) e a EN 10223-3 (tela de dupla torção, requisitos dimensionais e mecânicos da malha hexagonal).
16.6 Custos Comparativos
A Tabela 16.2 compara o custo por metro cúbico de diferentes soluções de contenção, posicionando o gabião vivo no contexto das alternativas disponíveis.
| Solução | Custo (R$/m³) | Vida útil estimada |
|---|---|---|
| Gabião convencional | 350–550 | 15–25 anos (limitada pelo arame) |
| Gabião vivo | 400–650 | 50+ anos (transição biológica) |
| Muro de concreto armado | 800–1.500 | 50–80 anos |
| Solo reforçado com geossintético | 500–900 | 30–50 anos |
O gabião vivo apresenta sobrecusto de 15–20% em relação ao gabião convencional, equivalente ao custo das estacas vivas, do solo vegetal e da mão de obra adicional de plantio. Esse investimento adicional é recuperado pela extensão da vida útil funcional (de 15–25 para 50+ anos), pela eliminação da necessidade de substituição periódica das cestas corroídas e pelos serviços ecossistêmicos gerados (habitat, paisagem, carbono), que conferem ao gabião vivo uma relação custo-benefício de ciclo de vida (LCC) superior a todas as alternativas listadas.
